Hướng dẫn các bước thiết kế hệ thống điện mặt trời đơn giản
Để tối ưu hóa hiệu quả sử dụng và tiết kiệm chi phí, việc thiết kế hệ thống điện mặt trời trước khi thi công là một bước vô cùng quan trọng. Hãy cùng tìm hiểu tại sao nên thiết kế hệ thống điện mặt trời trước khi thi công và các bước thiết kế hệ thống điện mặt trời đơn giản mà bạn có thể áp dụng.
Tại sao nên thiết kế hệ thống điện mặt trời trước khi thi công?
Tính toán chính xác nhu cầu sử dụng
Thiết kế hệ thống điện mặt trời giúp bạn xác định chính xác nhu cầu sử dụng của hộ gia đình hoặc doanh nghiệp. Từ đó giúp bạn lựa chọn công suất hệ thống và số lượng tấm pin mặt trời phù hợp, từ đó tránh được tình trạng lãng phí hoặc thiếu hụt năng lượng.
Tối ưu hóa hiệu suất và tiết kiệm chi phí
Bằng cách thiết kế hệ thống trước khi thực hiện thi công để tránh lắp đặt sai cách, lắp đặt ở nơi không bị che khuất bởi các bóng râm. Đảm bảo hệ thống nhận được nguồn ánh nắng tối đa, lượng điện được tạo ra nhiều, giúp tối ưu hiệu suất và tiết kiệm chi phí điện năng.
Dễ dàng thi công và lắp đặt
Việc thiết kế hệ thống điện mặt trời trước khi thực hiện thi công giúp bạn có thể hình dung được các công việc cần phải chuẩn bị để tiến hành lắp đặt một cách suôn sẻ, giảm thiểu tình trạng sai sót, đảm bảo hệ thống vận hành an toàn và hiệu quả.
Các bước thiết kế hệ thống điện mặt trời đơn giản
Để thiết kế một hệ thống điện mặt trời hiệu quả, bạn cần thực hiện các bước cơ bản sau đây:
Bước 1: Xác định nhu cầu sử dụng điện
Trước khi bắt tay vào thiết kế, bước đầu tiên bạn cần làm là xác định rõ nhu cầu tiêu thụ điện của gia đình hoặc doanh nghiệp. Bạn cần tính tổng mức tiêu thụ điện trung bình trong một tháng bằng cách tính tổng điện các thiết bị tiêu thụ trong 1 ngày nhân với 30 ngày.
Bước 2: Tính toán công suất hệ thống
Thông thường, thiết kế hệ thống điện mặt trời dành cho hộ gia đình thường có công suất từ 3kW đến 10kW. Bạn cần tính toán lượng điện mặt trời có thể sản xuất mỗi ngày và so với lượng điện tiêu thụ của gia đình.
Công thức tính công suất hệ thống = Lượng điện tiêu thụ mỗi ngày/ Tỷ lệ hiệu suất của hệ thống.
Hoặc bạn có thể áp dụng cách tính công suất hệ thống điện mặt trời nhanh nhất tại: https://saigonsolar.splworks.com/tinh-cong-suat-lap-nlmt/
Bước 3: Tính toán số lượng tấm pin mặt trời phù hợp
Thông thường, tấm pin monocrystalline thường có hiệu suất cao hơn, nhưng giá thành cũng đắt hơn. Tấm pin polycrystalline có giá rẻ hơn nhưng hiệu suất thấp hơn một chút.
Cách xác định số lượng tấm pin mặt trời cần cho hệ thống:
Số lượng tấm pin = Tổng công suất hệ thống điện mặt trời / Công suất mỗi tấm pin.
Ví dụ: Bạn quyết định lắp đặt hệ thống điện mặt trời với công suất 6kWp. Nếu lắp đặt tấm pin mặt trời có công suất 580W thì số lượng tấm pin cần lắp đặt là 10 tấm pin.
Bước 4: Chọn lựa bộ inverter (biến tần)
Chọn inverter có công suất phù hợp với công suất của tấm pin mặt trời để đảm bảo hệ thống hoạt động ổn định. Trên thị trường hiện nay phổ biến với 3 loại inverter gồm biến tần hòa lưới (on-grid), biến tần độc lập (off-grid) và biến tần hybrid (kết hợp).
Giả sử bạn lắp đặt hệ thống 5kWp và muốn sử dụng biến tần có công suất 3kW. Theo lý thuyết, bạn cần 5/3 = 1.67 biến tần. Tuy nhiên, để đảm bảo hiệu suất tốt nhất, bạn nên sử dụng ít nhất 2 biến tần.

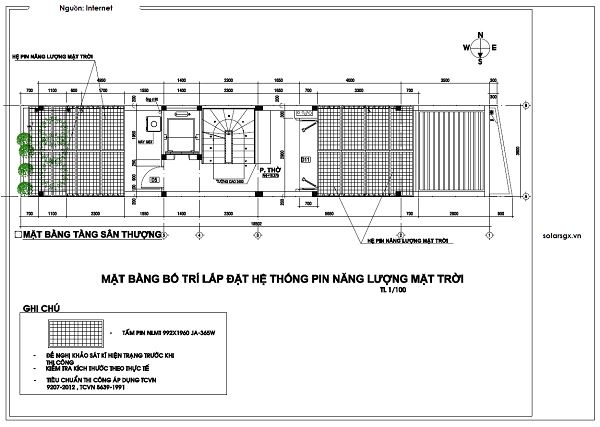

Bước 5: Lên bản vẽ chi tiết cho hệ thống
Sau khi tính toán công suất và lựa chọn thiết bị, bạn cần phác thảo bản vẽ chi tiết cho hệ thống điện mặt trời. Sơ đồ cần xác định rõ vị trí lắp đặt tấm pin trên mái nhà hoặc dưới đất, xác định hướng và góc nghiêng cần lắp đặt để tối ưu hiệu suất.

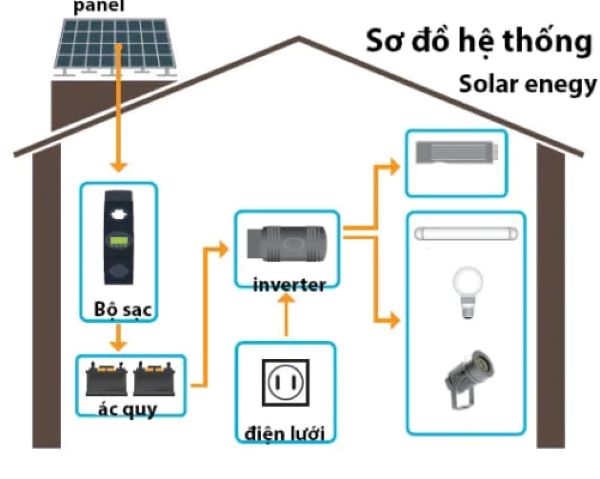

Bản vẽ thể hiện rõ các mối nối giữa các tấm pin mặt trời, biến tần, pin lưu trữ (nếu có), bộ điều khiển sạc, các dây dẫn và kết nối điện và lưới điện. Bản vẽ này sẽ giúp bạn dễ dàng thi công và kiểm tra hệ thống sau khi lắp đặt.
Bước 6: Kiểm tra và nghiệm thu
Sau khi hệ thống được thi công và lắp đặt, bạn cần kiểm tra lại toàn bộ hệ thống để đảm bảo mọi thiết bị hoạt động tốt và an toàn. Đảm bảo rằng các tấm pin mặt trời được kết nối đúng cách và inverter đang hoạt động hiệu quả. Kiểm tra khả năng chuyển đổi năng lượng và sự hoạt động của hệ thống để đảm bảo hệ thống đáp ứng đúng yêu cầu.
Lưu ý khi thiết kế hệ thống điện mặt trời
- Diện tích lắp đặt: Kiểm tra diện tích mái nhà hoặc khu vực lắp đặt để đảm bảo có đủ không gian cho số lượng tấm pin cần thiết.
- Chọn lựa thiết bị chất lượng: Chọn các thiết bị có thương hiệu uy tín và được chứng nhận chất lượng để đảm bảo hiệu suất và độ bền lâu dài.
- Tính toán điều kiện thời tiết: thiết kế hệ thống điện mặt trời cần phải tính toán khả năng chịu đựng các điều kiện thời tiết như mưa, gió và nhiệt độ cao. Việc lựa chọn các thiết bị chống thấm và chịu nhiệt tốt sẽ giúp bảo vệ hệ thống khỏi các yếu tố bên ngoài.
- Thực hiện bảo trì định kỳ: Việc kiểm tra định kỳ các tấm pin, inverter và hệ thống điện sẽ giúp kéo dài tuổi thọ của hệ thống và đảm bảo hiệu suất hoạt động.
Trên đây là hướng dẫn chi tiết thiết kế hệ thống điện mặt trời đơn giản và một số lưu ý khi tự thiết kế. Nếu có bất kỳ thắc mắc nào hoặc cần tư vấn lắp đặt hệ thống điện mặt trời, hãy nhanh chóng liên hệ với Saigon Solar tại:
